Kompletan električni sustav vozila

Predstavljanje proizvoda

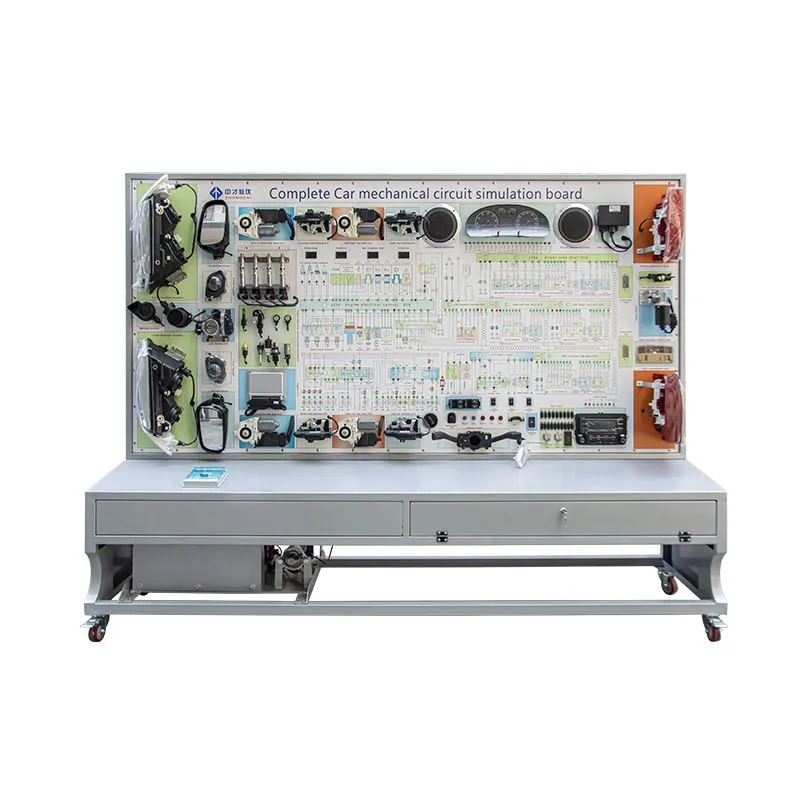

Ovaj uređaj temelji se na automobilskom elektroničkom i električnom sustavu Volkswagen Passat, učinkovito prikazujući sastav i radne procese različitih sustava, uključujući sustav instrumenata, sustav osvjetljenja, sustav osvjetljenja, sustav brisača, sustav pokretanja, sustav punjenja i sustav paljenja. Pogodan je za nastavne potrebe srednjih i viših strukovnih tehničkih fakulteta, ustanova općeg obrazovanja i organizacija za osposobljavanje za teorijsku i praktičnu obuku ukompletni električni sustavi vozila.

Funkcionalne značajke

Realni operativni sustavi:

Ovaj uređaj ima potpuno funkcionalan automobilski elektronički i električni sustav, demonstrirajući strukturukompletan električni sustav vozila, uključujući sustav instrumenata, sustav osvjetljenja, sustav osvjetljenja, sustav brisača, sustav pokretanja, sustav punjenja i sustav paljenja.

Interaktivne demonstracije:

Korisnici mogu manipulirati različitim električnim prekidačima i gumbima kako bi realno prikazali radne procese sustava instrumenata, sustava osvjetljenja, sustava osvjetljenja, sustava brisača, sustava pokretanja, sustava punjenja i sustava paljenja, pomažući učenicima da razumiju funkcijekompletan električni sustav vozila.

Priključci za mjerenje i obuka vještina:

Svaka električna komponenta na ploči za vježbanje opremljena je mjernim priključcima. Upućivanjem na odgovarajuće dijagrame strujnog kruga ili dokumentaciju o popravku i korištenjem instrumenata kao što su osciloskopi i multimetri, učenici mogu razviti svoje vještine čitanja dijagrama i mjerenja različitih signala povezanih skompletan električni sustav vozila.

Terminali za izravno testiranje:

Ploča za obuku je instalirana s ispitnim terminalima koji omogućuju izravno mjerenje električnih signala iz različitih komponenti kruga električnog sustava vozila, uključujući signale otpora, napona, struje i frekvencije.

Izdržljiva konstrukcija:

Platforma za vježbanje izrađena je od visokokvalitetnog čelika, visoke čvrstoće, otpornosti na koroziju i dugog vijeka trajanja. Podvrgava se procesu prskanja za atraktivan i vrhunski izgled. Platforma je opremljena kotačićima koji se sami zaključavaju, što osigurava laku mobilnost, sigurnost, pouzdanost i izdržljivost.

Putem ovog uređaja učenici mogu sveobuhvatno savladatikompletan električni sustav vozilaVolkswagen Passata, postavljajući čvrste temelje za razvoj njihovih profesionalnih vještina.

Provjere prije rada

Provjerite je li napon akumulatora normalan prije rada s električnom pokusnom klupom vozila.

Provjerite jesu li računalne veze sigurne.

Provjerite postoji li na kabelu za napajanje bilo kakvih prekida ili oštećenja izolacije.

Provjerite jesu li kabeli baterije pravilno spojeni.

Provjerite je li prekidač za simulaciju greške u ispravnom položaju.

Okrenite prekidač paljenja u položaj ON i provjerite postoje li nepravilnosti na ploči s instrumentima i ožičenju. Ako je sve normalno, uključite svaki prekidač svjetla kako biste provjerili rade li sva svjetla ispravno. Pritisnite gumb za sirenu kako biste osigurali da električna sirena radi. Pritisnite odgovarajuće prekidače kako biste provjerili rade li svi motori normalno. Nastavite s testiranjem ili mjerenjem samo ako sve radi ispravno.

Radni postupci proizvoda

Operacije otkrivanja grešaka:

Multimetrom provjerite sljedeće komponente:

Provjerite napon baterije:

Provjerite je li napon akumulatora normalan i može li osigurati 12 V na stalnom napajanju.

Provjerite prekidače svjetla:

Uključite prekidač svjetla u prvi položaj i provjerite svijetle li dobro prednja i stražnja parkirna svjetla, kao i svjetla ploče s instrumentima i registarske pločice. Prebacite u položaj svjetla za maglu i provjerite svijetle li pravilno prednja i stražnja svjetla za maglu.

Provjerite prekidač za prigušivanje prednjih svjetala:

Pritisnite prekidač za prigušivanje prednjih svjetala kako biste provjerili rade li duga, kratka i kratka svjetla ispravno.

Provjerite prekidač pokazivača smjera, prekidač svjetla upozorenja, prekidač svjetla za vožnju unatrag, prekidač svjetla kočnice i gumb za sirenu:

Uključite prekidač pokazivača smjera i provjerite trepću li lijevi i desni pokazivači smjera ispravno.

Pritisnite gumb svjetla upozorenja kako biste provjerili trepću li prednja i stražnja svjetla upozorenja ispravno.

Pritisnite prekidač svjetla za vožnju unatrag kako biste bili sigurni da svjetla za vožnju unatrag svijetle ispravno.

Pritisnite prekidač svjetla kočnice kako biste provjerili svijetle li svjetla kočnice i visoko postavljeno svjetlo kočnice ispravno.

Provjerite prekidače električnih prozora, prekidače za podešavanje retrovizora i prekidač brisača:

Pritisnite svaki prekidač električnih podizača prozora kako biste provjerili rade li odgovarajući motori električnih podizača prozora normalno.

Zakrenite prekidač za podešavanje ogledala kako biste provjerili pomiču li se odgovarajuća ogledala prema očekivanjima.

Postavite prekidač brisača u odgovarajući položaj i provjerite radi li motor brisača ispravno.

Uobičajene greške i rješenja

Održavanje i njega

Kako biste bili sigurni da je sustav siguran i pouzdan, isključite napajanje i uklonite negativni pol baterije nakon završetka testiranja.

Nemojte postavljati pokusni stol u pretjerano vlažnim uvjetima ili na izravnu sunčevu svjetlost.

Kako biste spriječili smetnje, izbjegavajte postavljanje magnetskih materijala u blizini opreme.

Tijekom rada eksperimentalnog stola, nemojte nasumično spajati ili odspajati konektore kruga kako biste izbjegli slučajno oštećenje.

Mjere opreza pri korištenju

Ne spajajte niti odspajajte konektore ECU-a prije nego što uklonite negativni pol akumulatora.

Ne uključujte niti odspajajte bilo kakve konektore kada je prekidač za paljenje u položaju "ON".

Kada koristite dijagnostičke alate, osigurajte da se slijede ispravne metode korištenja.

Nemojte mjeriti otpor senzora ili aktuatora kroz ispitne otvore dok je prekidač paljenja u položaju "ON". Ako je potrebno, mjerenja se moraju provesti pod vodstvom instruktora s prekidačem za paljenje u položaju "OFF". Obratite pozornost na odgovarajuće metode mjerenja.

Po potrebi redovito punite bateriju.
