Sveobuhvatni automobilski električni sustav

I. Pregled proizvoda

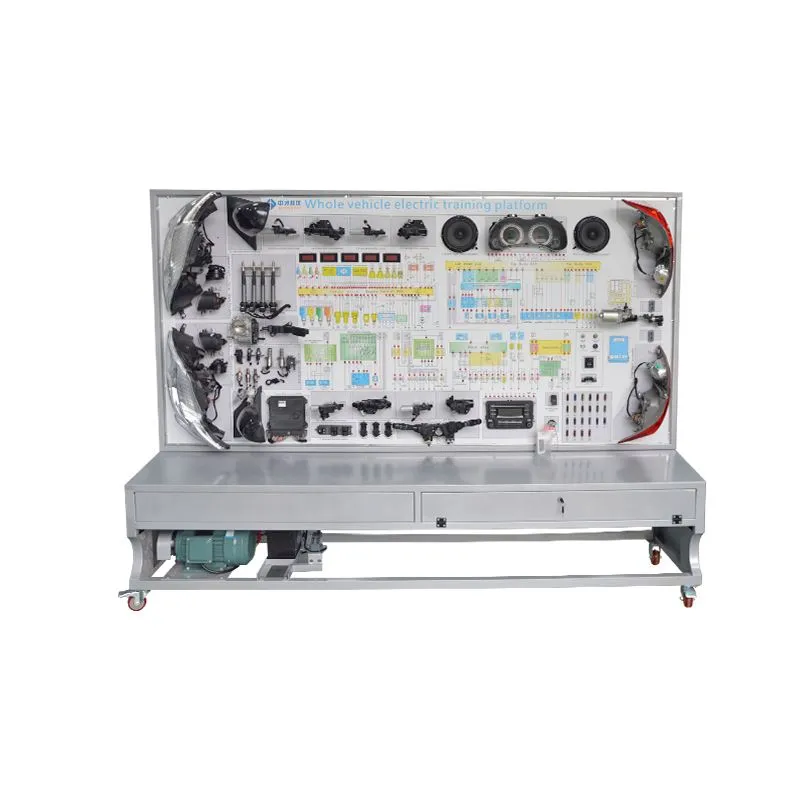

TheSveobuhvatni automobilski električni sustavplatforma za obuku temelji se na stvarnim automobilskim električnim komponentama, prikazujući strukturu i radne procese različitih automobilskih električnih sustava, uključujući protuprovalni sustav motora, sustav instrumenata, sustav osvjetljenja, sustav brisača, sustav sirena, sustav paljenja, sustav električnih prozora, električni brave na vratima, audio sustav, sustav pokretanja i sustav punjenja. Pogodan je za škole za poučavanje teorije i obuku održavanjaSveobuhvatni automobilski električni sustav.

II. Značajke proizvoda

Stvarni i operativni automobilski električni sustavi koji u potpunosti pokazuju sastav i strukturuSveobuhvatni automobilski električni sustav.

Spojite napajanje i upravljajte raznim električnim prekidačima i gumbima na nastavnoj ploči kako biste demonstrirali radne procese elektroničkog upravljačkog sustava automobilskog motora, sustava instrumenata, sustava osvjetljenja, sustava brisača, sustava sirena, sustava paljenja, sustava električnih prozora, električnih brava na vratima , audio sustav, sustav pokretanja i sustav punjenja.

Ploča opreme izrađena je od visokokvalitetnog aluminijskog kompozitnog materijala koji je otporan na udarce, zagađenje, vatru i vlagu. Površina se podvrgava posebnom tretmanu premazom raspršivanjem; ploča je otisnuta s dijagramom kruga u boji koji ne blijedi. Učenici mogu intuitivno usporediti dijagram strujnog kruga sa stvarnim komponentama kako bi razumjeli i analizirali principe rada svakog električnog sustava automobila.

Nastavna ploča opremljena je terminalima za otkrivanje koji omogućuju izravno mjerenje električnih signala iz komponenti kruga automobilskih električnih sustava, kao što su signali otpora, napona, struje i frekvencije.

Ploča uključuje dijagnostičku utičnicu koja se može povezati s namjenskim ili univerzalnim automobilskim dekoderima za ECU upite kodiranja, čitanje i brisanje kodova grešaka, čitanje tokova podataka, testiranje komponenti, postavljanje parametara, analizu valnog oblika i podudaranje ključeva.

Ploča ima 1,5 mm hladno valjanu čeličnu strukturu za estetski izgled; baza je izrađena od zavarenog čelika, s postupkom nanošenja premaza i samozaključavajućim kotačićima za mobilnost.

III. Tehničke specifikacije

Dimenzije (približno): 2400×700×1900mm (D׊×V);

Napajanje: Trofazno četverožično (ili trofazno petožično) 380V ±10%, 50Hz;

Radni napon: DC 12V;

Radna temperatura: -40 stupanj do +50 stupanj ;

Trofazni asinkroni motor;

Napon: AC 220V/380V;

Snaga: 2,2KW;

Brzina: 1420 o/min;

Čelična cijev: 40×40×3mm;

Ormarić: struktura od hladno valjanog čelika debljine 1,5 mm, s vratima za održavanje na stražnjoj strani;

Mobilni kotačići: 100×60 mm.

IV. Osnovna konfiguracija (po jedinici)

iV. Mjere opreza pri rukovanju opremom

Izbjegavajte samostalno pomicanje opreme tijekom transporta. Većina naših proizvoda opremljena je mobilnim kotačićima, a oprema je općenito velika i teška.

Automobilska pomagala za vježbanje često su nepravilnog oblika. Prije pomicanja proizvoda provjerite ima li stršećih predmeta poput čavala ili oštrih rubova kako biste spriječili ozljede. Ako uvjeti dopuštaju, razmislite o nošenju zaštitnih rukavica i cipela.

Ne premještajte opremu brzo po bilo kojem terenu, jer to može dovesti do gubitka kontrole i ozbiljnih sigurnosnih nesreća, kao i do značajne štete na opremi.

Budite posebno oprezni kada premještate opremu preko radnih stolova, rampi, stepenica i drugih skliskih područja. Prilikom transporta opreme kroz vrata, osigurajte da je širina vrata dovoljna da spriječite ozljede prstiju.

Prilikom odabira mjesta za postavljanje odaberite ravan, prozračen prostor sa skloništem i protupožarnim pristupom. Nakon što se potvrdi položaj zaustavljanja, uključite kočnice na pokretnim kotačićima ili ih blokirajte čvrstim predmetom kako biste spriječili kotrljanje. Većina naših proizvoda mora biti postavljena vodoravno kako bi radili sigurno i ispravno.

Savjet:Koristite mehaničko rukovanje kad god je to moguće.

V. Mjere opreza pri instalaciji i uklanjanju pogrešaka

Neprofesionalcima je zabranjeno instalirati ili otklanjati pogreške u opremi. Profesionalci moraju temeljito razumjeti funkcije i zabrane uređaja prije instalacije i mogu kontaktirati proizvođača za tehničku pomoć ako je potrebno.

Osigurajte da je oprema čvrsto postavljena kako biste spriječili pad komponenti i ozljedu.

Ako proizvod koristi napajanje od 220 V/380 V, kabel za napajanje mora postaviti kvalificirani električar. Držite se na sigurnoj udaljenosti od ovog izvora napajanja tijekom rada kako biste izbjegli strujni udar.

Zabranjene su neovlaštene izmjene ove opreme.

VI. Mjere opreza pri uporabi

Opremu treba koristiti u dobro prozračenom, suhom okruženju. U učionici za praktičnu nastavu upoznati se s mjestom i uporabom aparata za gašenje požara.

Instruktori moraju sudjelovati u našoj obuci za usluge nakon prodaje prije korištenja opreme kako bi svladali osnovne metode i principe rada te moraju voditi učenike u obrazovnim aktivnostima. Učenici ne smiju sami rukovati opremom.

Prije uporabe opreme provjerite priključke za napajanje i očistite sve ostatke s nastavnih modula, poput alata za rastavljanje i mjernih uređaja.

Provjerite istrošenost svakog modula. Ako su bilo koje komponente oštećene, izvršite održavanje ili ih zamijenite. Održavanje se ne smije provoditi dok je oprema uključena.

Slijedite propise područja treninga i slušajte upute instruktora. U slučaju nesreće, ostanite mirni, isključite struju ako je moguće i odmah obavijestite instruktora da evakuira područje.

Tijekom normalnog rada uvijek vodite računa o visokim temperaturama, pritiscima i brzinama kako biste spriječili ozljede i oštećenje opreme. Oprema ima grijaće elemente, te ih je zabranjeno dodirivati ​​tijekom rada.

Detekcijski terminali ili paralelni konektori na nastavnoj ploči izravno su spojeni na upravljačke sustave, senzore i aktuatore samo za testiranje. Molimo vas da provedete testove u skladu s uputama instruktora. Upotreba jednostavnih ispitnih žarulja (samo običnih žarulja), žica ili vodljivih metala za spajanje priključaka strogo je zabranjena jer to može uzrokovati kratke spojeve, pogrešne signale i potencijalno dovesti do oštećenja opreme i sigurnosnih nezgoda.

Nakon treninga isključite glavno napajanje i osigurajte da je oprema zaštićena od vode i prašine.

Redovito održavajte opremu, uključujući zamjenu antifriza, ulja za mjenjače, tekućine za kočnice itd.

Zabranjeno je pušenje i drugi opasni postupci, kao što je otvoreni plamen, u blizini opreme.

VI. Filozofija usluge nakon prodaje:

Dan kada je proizvod stavljen u upotrebu naš je pravi test. Nikada ne možemo opravdati svoje nedostatke; rješavanje problema je naša jedina opcija. Pružanje iskrene usluge naša je vječna obveza.

VII. Proces usluge nakon prodaje:

Vi, kupac, poslat ćete nam e-poruku u kojoj ćete opisati svoje potrebe nakon prodaje.

Nakon što primimo vašu e-poštu, odmah ćemo odgovoriti i raditi na rješavanju problema što je brže moguće.

Provodimo redovita praćenja i praćenje usluge, uvijek pratimo vašu upotrebu i pružamo pravovremenu pomoć.

Bilješka:Vaši pozivi su dobrodošli u bilo koje vrijeme!
